WS2811-3out

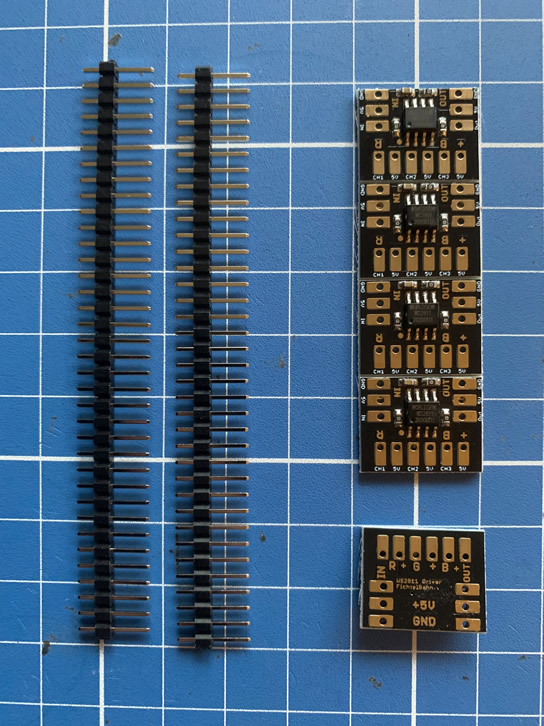

Mit einem Satz WS2811-3out kommen fünf kleine Platinen für jeweils drei Leuchtdioden auf den Tisch.
Auf der schmalen Seite befinden sich drei Lötpads für den seriellen Bus (GND, 5+ und Data). Seriell bedeutet, dass die einzelne Platine ihre "Adresse" über die Position im Bus bekommt. Fällt eine aus, fällt der Rest ebenfalls aus. Eine Programmierung einer LED bezieht sich folglich immer auf die z. B. 58. LED im Bus.
Auf der Längsseite liegen sechs Lötpads für drei LED.
Die Platinen können über JR-Stecker verbunden werden. Selbstverständlich kann man auch konfektionierte Servo-Kabel anwenden. Wir haben die Platinen direkt mit Kabeln verbunden.

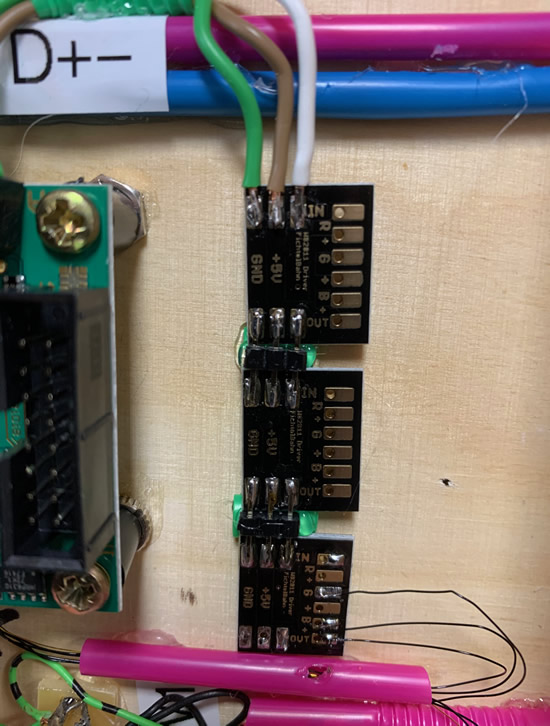

Auf obigem Foto sieht man die Verbindung einiger Platinen zu Gruppen mit Hilfe der aufgelöteten Stiftleiste. Solch eine Gruppe liegt dann auf der Modulunterseite in der Nähe des Lichtsignals bzw. der eingebauten LEDs.

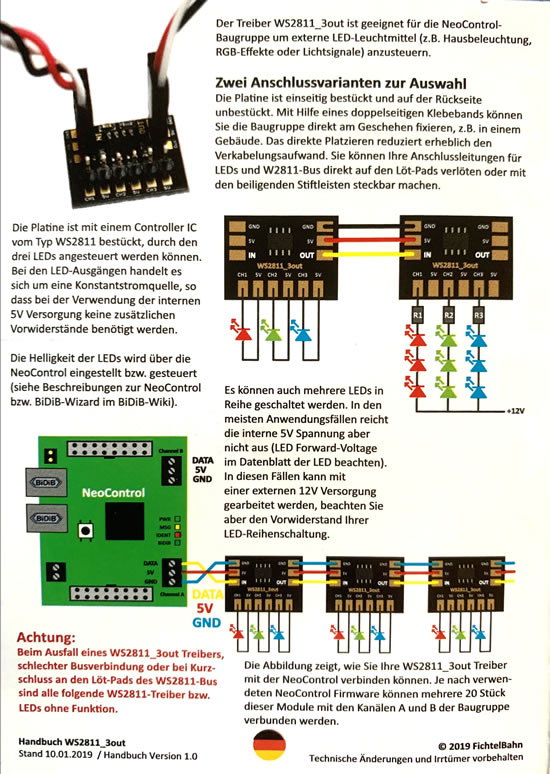

Die dem Satz beigefügte Anleitung kann letzte Unklarheiten bereinigen.
